Ett experiment på havsbottnen kan förändra allt

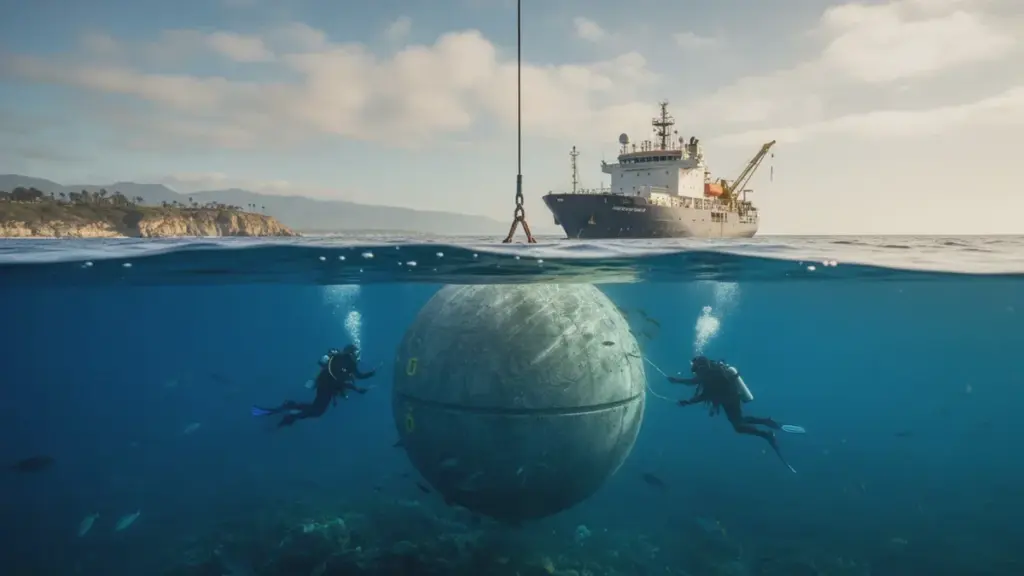

Långt nere på havsbotten utanför Kaliforniens kust pågår just nu ett försök som kan vända upp och ner på hur vi lagrar förnybar energi. En massiv betongsfär med nio meters diameter sjunker ner under vattenytan som prototyp för en helt ny typ av batteri.

Konceptet kommer från det tyska forskningsinstitutet Fraunhofer IEE, och testerna genomförs i området kring Long Beach i USA. Frågeställningen är enkel: kan havsbottnen bli ett enormt, diskret lager för elektricitet som produceras av vind och sol?

Förnybar energis stora akilleshäl

Förnybar energi har ett ihållande problem: den producerar elektricitet när solen lyser eller vinden blåser – inte nödvändigtvis när vi behöver den som mest. Klassiska batterier baserade på metaller och komplicerad kemi är kostsamma och kräver stora mängder råmaterial.

Pumpcentraler, där vatten pumpas upp i högt belägna reservoarer, förändrar däremot hela dalar och utlöser protester från lokala befolkningar. Ingenjörer från Fraunhofer IEE insåg att när det saknas plats eller samhällelig acceptans på land, är det värt att titta under vattenytan.

Så fungerar betongklotet som batteri på havsbottnen

Projektet heter StEnSea och utnyttjar klassisk fysik i ett förvånansvärt enkelt system. Principen kan beskrivas i två faser: laddning och energiavgivning.

Laddningsfasen: Sfären är ihålig inuti och vilar på flera hundra meters djup. När det finns överskottsel i nätet från vindkraftverk eller solpaneler, pumpar man ut vattnet ur klotet mot det enorma omgivande trycket. Arbete utförs mot detta tryck.

Energiavgivningsfasen: När efterfrågan på energi ökar, öppnas ventilerna, och vatten strömmar in i sfären under högt tryck, driver en turbin och en generator. Den energi som användes för att pumpa ut vattnet återförs som elektricitet.

Den testade sfären har en diameter på 9 meter och väger cirka 400 ton. Trots denna vikt är själva konceptet överraskande enkelt att hantera – de mekaniska komponenterna är främst pumpar, ventiler och en generator, alltså väletablerad teknik från andra energianläggningar.

Forskningsteamets uppskattningar tyder på att bara några få kompletta laddningscykler om dagen kan täcka en genomsnittlig hushålls årliga elförbrukning. Den förväntade livslängden är fem till sex årtionden. Generatorn förväntas behöva bytas ut ungefär vart tjugonde år – utan att man behöver lyfta hela konstruktionen till ytan, eftersom servicen ska ske under vatten.

Djuphav istället för översvämmade dalar

Nyckeln till projektets framgång är rätt förhållanden långt under vattenytan. De bästa parametrarna uppnås på ett djup mellan 600 och 800 meter. Här är vattentrycket tillräckligt stort för att systemet ska kunna lagra betydande energimängder, utan att själva klotet behöver överdriven förstärkning.

På dessa djup är det möjligt att hitta en balans mellan hög effektivitet, acceptabla materialkostnader och teknisk genomförbarhet. Dessutom råder det relativt lugn – strömmarna är svagare än vid ytan, temperaturen är stabil, och den biologiska aktiviteten är lägre än i de övre vattenlagren.

Till skillnad från dammar eller stora reservoarer på land kräver installationer under havsytan inte tvångsförflyttning av människor eller omvandling av landskap. Kustområden i Norge, USA, Japan och Brasilien lämpar sig särskilt väl för denna typ av energianläggning – de har branta undervattenssluttningar och passande djup relativt nära kusten.

Forskarna betonar att ytterligare utbyggnad av klassiska pumpcentraler blockeras av terrängbegränsningar och protester från miljöaktivister, medan potentialen på havsbottnen växer, och konflikter med lokala befolkningar i praktiken minskar.

Teknikens fördelar jämfört med klassiska lösningar

Betongsfärer på havsbottnen medför en rad avgörande fördelar som skiljer dem från traditionella metoder för energilagring:

Stabila förhållanden utan påverkan från väder på ytan
Minimalt markbehov och ingen förändring av landskapet
Utnyttjande av naturligt vattentryck som energikälla
Lång konstruktionslivslängd på upp till sextio år
Möjlighet till undervattenservice utan att demontera hela enheten
Kompatibilitet med havsbaserade vindkraftparker
Positiv effekt på biodiversiteten genom funktion som konstgjort rev
Skalbarhet från små prototyper till sfärer med en diameter på 30 meter

Tack vare den grova ytan är varje sfär designad för att fungera som ett noggrant planerat rev. Den amerikanska samarbetspartnern Sperra framhåller i sin tekniska dokumentation att liknande strukturer redan har positiv inverkan på biodiversiteten. Tidigare försök genomfördes i Bodensjön, där den snabba tillväxten av liv på de nya konstruktionerna överraskade forskarna.

De pågående mätningarna i Kalifornien ska verifiera om processen förlöper på motsvarande sätt i öppet hav. Vetenskapsmännen övervakar inte bara energieffektiviteten, utan också hur snabbt och i vilken form livet samlas kring betong-”batterirevet”.

Betong som nytt hem för havets liv

Betong förknippas normalt med död, grå massa. Den amerikanska projektpartnern Sperra försöker bryta denna bild med hjälp av 3D-utskrift i stor skala. Istället för att gjuta släta, monolitiska ytor skriver ingenjörerna ut konstruktionerna lager för lager och lämnar kontrollerad råhet och porer.

Ytstrukturen är här avgörande. Den grova texturen med talrika fördjupningar möjliggör snabbare kolonisering av mikroorganismer som bildar grunden för näringskedjan – alger och andra havsväxter, kräftdjur och andra ryggradslösa djur samt fiskar som söker skydd och föda.

Istället för ett främmande föremål kastat in i ett ekosystem ska varje sfär verka som ett noggrant designat rev. Forskarna följer koloniseringen av betongytor med plankton, alger, blötdjur och småfisk. Preliminära resultat från Bodensjön visade att den biologiska mångfalden ökar snabbare på sådana strukturer än på naturliga klippor.

Hur stor kan ett sådant undervattenskraftverk bli

Den nuvarande prototypen med en diameter på 9 meter är bara början. Teamet från Fraunhofer IEE planerar redan konstruktioner i mycket större skala – upp till en diameter på 30 meter. Med storleken växer den inre volymen och därmed den energimängd som kan ”låsas in” i tryckskillnaden.

I praktiken öppnar det möjlighet att skapa hela undervattenslager för energi. Flera dussin sfärer arrangerade i grupper skulle kunna samarbeta med en havsbaserad vindkraftpark eller en stor solcellsinstallation på land. När produktionen överstiger behovet, ”laddas” sfärerna – och när en vindstilla natt inträffar, levererar de energi på nätoperatörens begäran.

Denna typ av lager lämpar sig särskilt väl för system som redan investerar massivt i förnybar energi. Typiska användningsområden omfattar stabilisering av havsbaserade vindkraftparkers drift, nätstöd i regioner där det är svårt att bygga nya högspänningsledningar, lagring av energi från solcellsanläggningar i kustområden samt reservkapacitet för stora tätorter belägna nära kusten.

Tack vare sfärernas långa livslängd kan även relativt höga startkostnader fördelas över flera årtionden. Det är en annan ekonomisk modell än klassiska batterier, som efter tio till femton år kräver utbyte av hela moduler.

Vad kan gå fel – och vad betyder det för Europa

Varje teknik av detta slag väcker frågor. För undervattensbetongsfärer träder frågor om säkerhet och påverkan på havets ekosystem fram i förgrunden. Ingenjörerna måste förutse konsekvenserna av fel, till exempel skadade ventiler eller otätheter. Därtill kommer utmaningen med service på stora djup, där varje ingrepp kräver specialutrustning och utbildade team.

Samspelet med fiske och sjöfart måste också beaktas. Omfattande fält med sfärlager får inte kollidera med vattenvägar eller områden som används intensivt av fiskeflottor. Ovanpå detta kommer internationella regler gällande utnyttjande av havsbottnen.

Kustområden i Norge och Portugal nämns som särskilt lämpliga platser för framtida installationer – båda länderna har nödvändiga djup nära kusten och en stark tradition för havsbaserad energi. Företag från andra europeiska länder kan potentiellt ingå i leveranskedjor för betong, pumpar, styrsystem eller dataanalys, även om de själva inte har tillgång till lämplig kustlinje.

Energilagring på havsbottnen pekar mot framtidens energisystem

Lagring av energi på havsbottnen illustrerar tydligt en bredare trend: i den gröna omställningen handlar det inte längre bara om att bygga nya solpaneler och vindkraftverk. Flexibilitet i hela systemet – förmågan att spara överskott till senare – spelar en allt större roll.

Betongsfärer som utnyttjar naturligt vattentryck är en av de mer konkreta och samtidigt intuitivt begripliga lösningarna som kan bidra till detta pussel. För den vanliga konsumenten kommer dessa strukturer att förbli osynliga, ett par hundra meter under vattenytan. Effekten kan dock märkas tydligt: mer stabila elräkningar, färre avbrott och bättre utnyttjande av vind- och solenergi. Om testet i Kalifornien lyckas, kommer diskussionen om havsbottnens roll i framtidens energisystem bara att accelerera.
